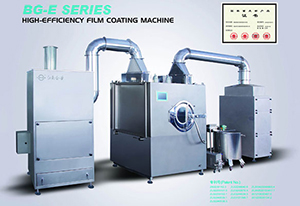

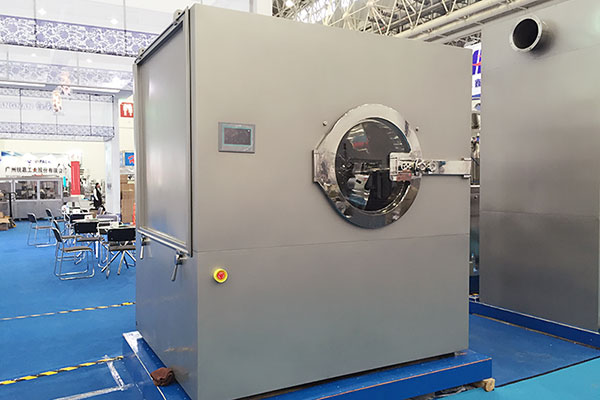

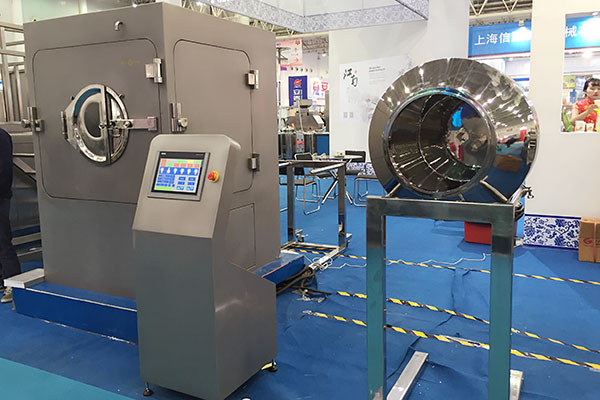

Высокоэффективная машина для нанесения пленочного покрытия на таблетки
Отличаясь привлекательным внешним видом, высокой эффективностью, низким потреблением энергии и другими преимуществами, данное оборудование предназначено для нанесения водорастворимого пленочного покрытия, тонкого органического покрытия, сахарного сиропа на таблетки, драже, конфеты и т. д., широко используется в фармацевтической и пищевой промышленностях, а также при производстве биопрепаратов. активно экспортируется в страны Юго-Восточной Азии, Европы, Ближнего Востока, Южной Америки и т.д.

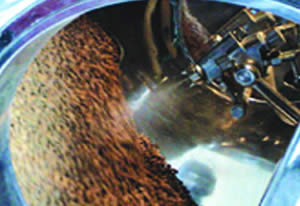

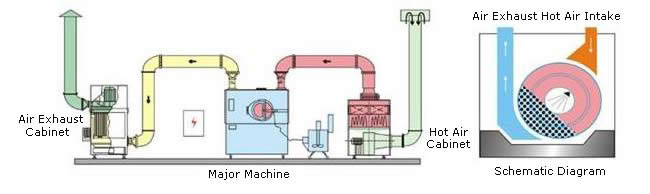

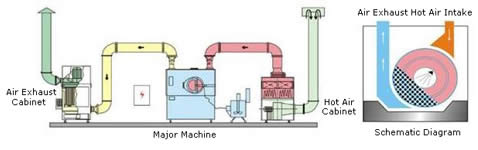

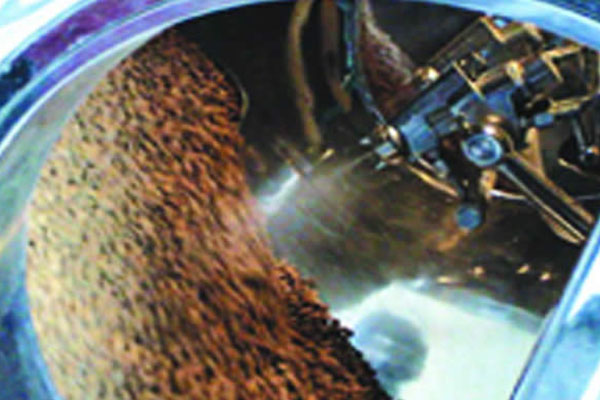

При вращении барабана загруженные таблетки совершают сложные орбитальные перемещения. Одновременно на таблетки форсунками наносится покрытие. Сушка покрытия осуществляется нагретым до заданной температуры и отфильтрованным воздухом отрицательного давления. Поток воздуха проходит через слой таблеток и удаляется через фильтры вентилятором. Покрытие таблеток мгновенно высыхает, образуя гладкую и ровную пленку. Весь процесс управляется при помощи ПЛК.
Высокоэффективная машина для нанесения пленочного покрытия на таблетки идет с устройством автоматической подачи и разгрузки, позволяющим не допустить перекрестное загрязнение. Под действием мешалки происходит постоянное плавное вращение таблеток, подаваемых направляющей плитой, что исключает падение и раскалывание таблеток, обеспечивая высокое качество готовой продукции. Узкая поверхность направляющей плиты устраняет прилипание покрывающего материала с ее поверхностью, это позволяет эффективно использовать покрывающий материал, тем самым улучшая весь технологический процесс.
Характеристики| Модель | ||||||||||
| Допускаемая нагрузка (Л) | 1000 | 600 | 400 | 260 | 150 | 80 | 40 | 10 | ||
| Скорость нанесения покрытия (об/мин) | 0-12 | 1-12 | 1-13 | 1-16 | 1-16 | 1-19 | 1-21 | 1-25 | ||
| Мощность основного двигателя (кВт) | 7.5 | 5.5 | 3 | 2.2 | 2.2 | 1.5 | 1.1 | 0.55 | ||
| Диаметр ролика для нанесения покрытия (мм) | 1580 | 1580 | 1580 | 1360 | 1200 | 930 | 750 | 500 | ||
| Мощность двигателя вытяжной камеры (кВт) | 22 | 11 | 7.5 | 5.5 | 5.5 | 3 | 2.2 | 0.75 | ||
| Поток вытяжного воздуха (м3/ч) | 20000 | 15450 | 10000 | 7419 | 7419 | 5268 | 3517 | 1285 | ||
| Мощность двигателя камеры горячего воздуха | 7.5 | 5.5 | 3 | 2.2 | 1.5 | 1.1 | 0.75 | 0.37 | ||
| Поток воздуха камеры горячего воздуха (м3/ч) | 10000 | 7419 | 5200 | 3517 | 2356 | 1685 | 1285 | 816 | ||
| Вес оборудования (кг) | 4000 | 2800 | 1562 | 1300 | 1020 | 684 | 500 | 200 | ||
| Чистый воздух | Давление (МПа) | ≥0.4 | ≥0.4 | ≥0.4 | ≥0.4 | ≥0.4 | ≥0.4 | ≥0.4 | ≥0.4 | |
| Расход воздуха (м3/мин) | 3.5 | 2 | 1.5 | 1.2 | 1 | 0.4 | 0.4 | 0.3 | ||
| Габариты (мм) | Основное оборудование | 2500×3100×2800 | 2000×2277×2660 | 2000×167×2660 | 1730×1440X2470 | 1570X1280×2250 | 1210×10000X1900 | 1000×800×1900 | 900×620×1800 | |
| Камера горячего воздуха | 1700×1200×2600 | 1600×1100×2350 | 1000×x900×2300 | 1000x900×2300 | 1000x900×2300 | 900×800×22050 | 900×800×2050 | 800×650×1600 | ||
| Камера отвода воздуха | 3000×1115×2400 | 1050×1000×2470 | 1050×1050×233 | 1050×1060×2300 | 950×950×2245 | 900×820×2130 | 820×720×1750 | |||
| Мощность парового нагрева (кВт) | 40 | 29 | 18 | 14 | 14 | 10 | 9 | |||
| Мощность электрического нагрева (кВт) | 120 | 79 | 61 | 48 | 42 | 30 | 24 | 12 | ||

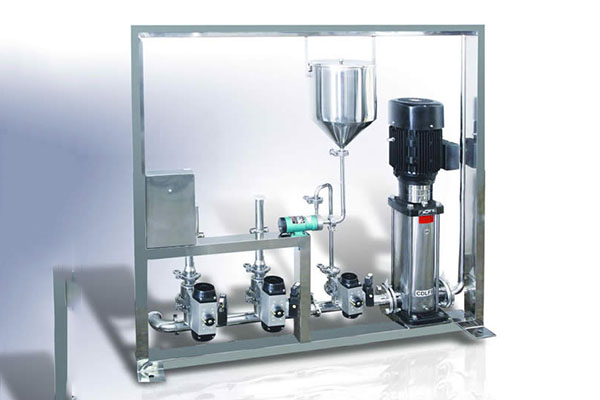

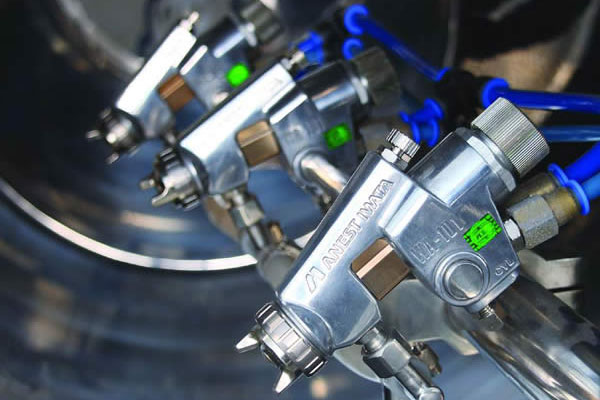

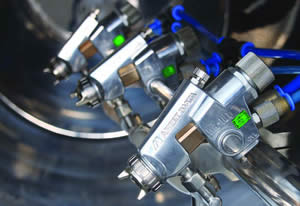

Импортный распылитель работает под давлением выброса 0.29-0.39 МПа и давлением распыления 0,4-0.5 МПа, предотвращает засорение форсунки и позволяет экономно использовать материал покрытия, имеет большой радиус распыления, равномерно нанося пленочное покрытие. Количество израсходованного и нанесенного материала покрытия регулируется автоматически.

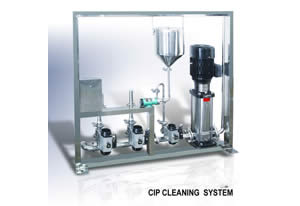

Специальное механическое устройство, установленное внутри машины, обеспечивает контроль количества распыляемого покрытия, не расходуя впустую материал покрытия. Кроме этого, оборудование идет с системой автоматической очистки, включающей распылитель высокого давления внутри коатера и промывающие форсунки вытяжного и входного отверстий для воздуха (опционно). Распылитель вращается на 180 градусов, промывающие форсунки также могут автоматически вращаться во всех направлениях, обеспечивая более удобную и тщательную очистку.
Стандартная комплектация и составляющие части высокоэффективной машины для нанесения пленочного покрытия на таблетки:
-

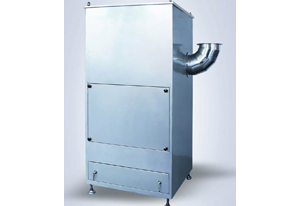

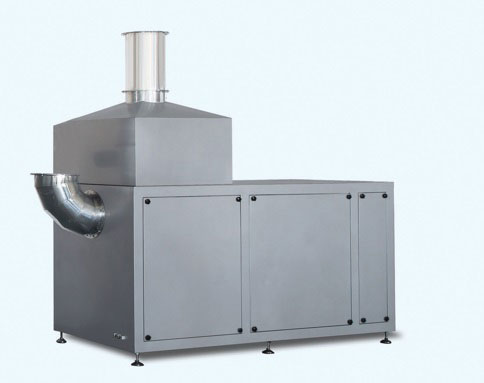

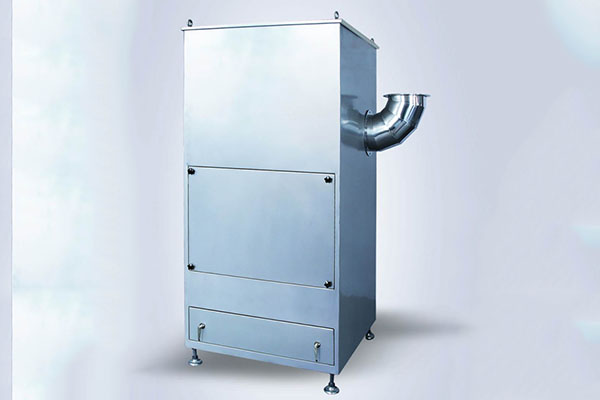

Вытяжной шкаф с фильтрующим картриджем
Важная составляющая коатеров это вытяжной шкаф с фильтрующим картриджем, который играет ключевую роль в поддержании чистой рабочей среды. Оборудование отличается показателями отвода воздуха, эффективно удаляет воздух и пыль из главного барабана и обеспечивает постоянное отрицательное давление в рабочей зоне. Также оснащено передовой системой фильтрующих картриджей, которая использует сжатый воздух для эффективного удаления пыли. Эта система обладает впечатляющей степенью фильтрации, соответствующей стандартам класса F9 и предлагает возможность модернизации до класса H13 по запросу клиента. Особенностью этого вытяжного шкафа является его механизм снижения вибрации, который гарантирует стабильную и тихую работу производственной линии. Кроме того, впускной порт оборудован устройством, предотвращающим обратный поток. Эта функция особенно полезна, когда машина не работает, так как она герметично закрывает впускной порт, чтобы предотвратить обратный поток отработанных газов в воздуховоды. Компактный, но прочный, вытяжной шкаф является важным элементом для обеспечения чистых и безопасных условий в промышленных помещениях.
-

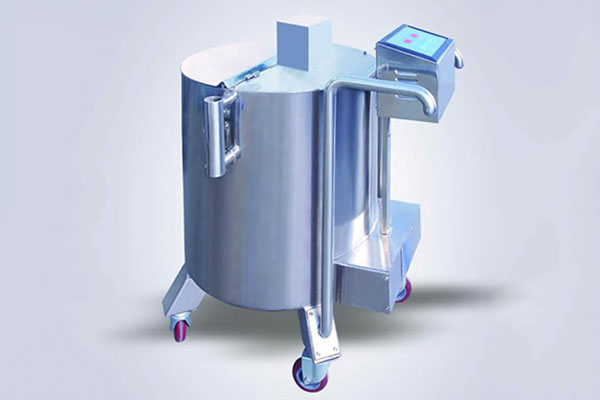

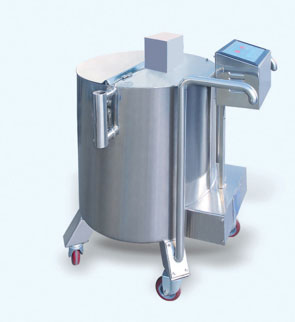

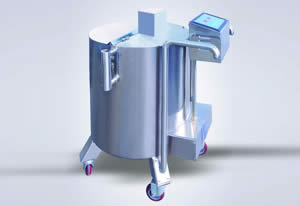

Бак для перемешивания и хранения (Электрическое нагревание)
Бак для перемешивания и хранения с электрическим нагреванием представляет собой комплексное решение для обеспечения равномерного смешивания и точного контроля температуры в широком спектре промышленных процессов. Снабженный пневматической мешалкой, бак использует сжатый воздух для питания, что обеспечивает плавную и регулируемую скорость перемешивания. Уникальная конструкция этого бака гарантирует постоянное перемешивание, обеспечивая равномерное смешивание. Бак для перемешивания и хранения может работать в диапазоне температур от комнатной до 80°C. Бак оснащен автоматической системой управления для удобной, безопасной и надежной работы. Полностью изготовлен из нержавеющей стали, проходит тщательную внутреннюю и внешнюю обработку поверхности с зеркальной полировкой. Бак для перемешивания и хранения, сочетает в себе точное регулирование температуры и эффективное перемешивание, а также является лучшим выбором для различных промышленных приложений, где точный контроль температуры и эффективное перемешивание важны.
-

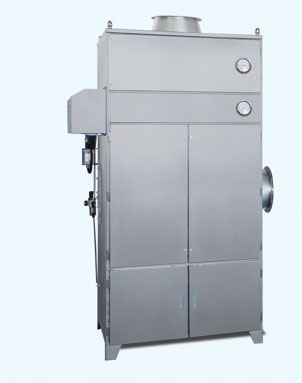

Камера горячего воздуха с поверхностным охлаждением
Камера горячего воздуха для поверхностного охлаждения разработана для улучшения процесса покрытия таблеток. Рабочий процесс происходит за счет всасывания воздуха вентилятором. Воздух проходит через несколько фильтров, которые очищают и удаляют избыточную влагу, делая воздух сухим. Сухой воздух отлично подходит для использования в процессах покрытия, улучшает конечный результат. После фильтрации воздух нагревается паром или электричеством, а затем отправляется в барабан. В камере также есть специальная часть, которая обеспечивает плавную работу без вибрации. Одним из важных компонентов для эффективного покрытия таблеток является горячая воздушная камера. Камера играет ключевую роль в обеспечении высокого качества работы.
